數控機床分類 | 品牌 | 正工數控 | 型號 | TCK36 | |
主電機功率 | 4（kw） | 運動方式 | 點位直線控制 | 加工尺寸范圍 | 250（mm） |
主軸轉速范圍 | 2500（rpm） | 刀具數量 | 4 | 控制方式 | 半閉環控制 |
控制系統 | 凱恩帝 | 布局形式 | 臥式 | 動力類型 | 機械傳動 |
TCK36數控車床特點：

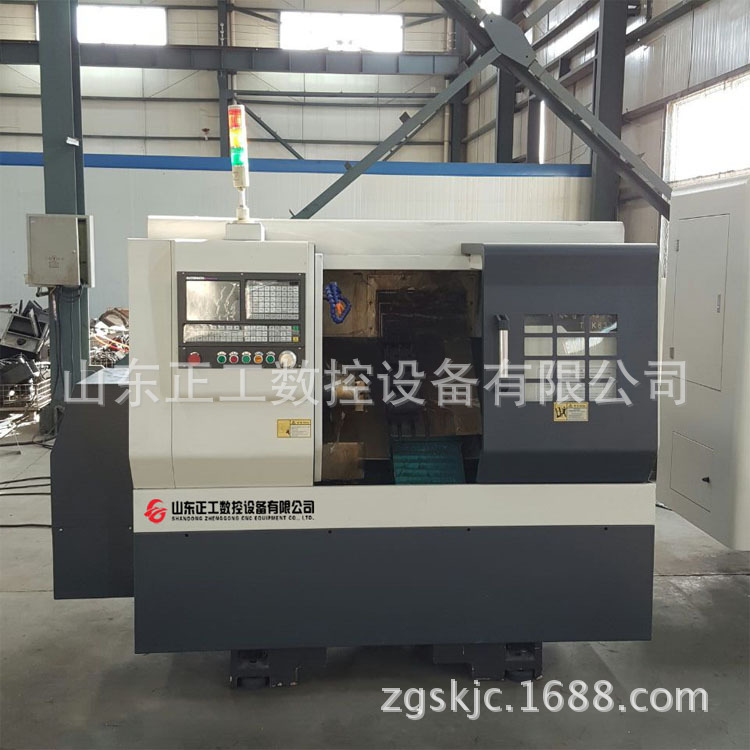

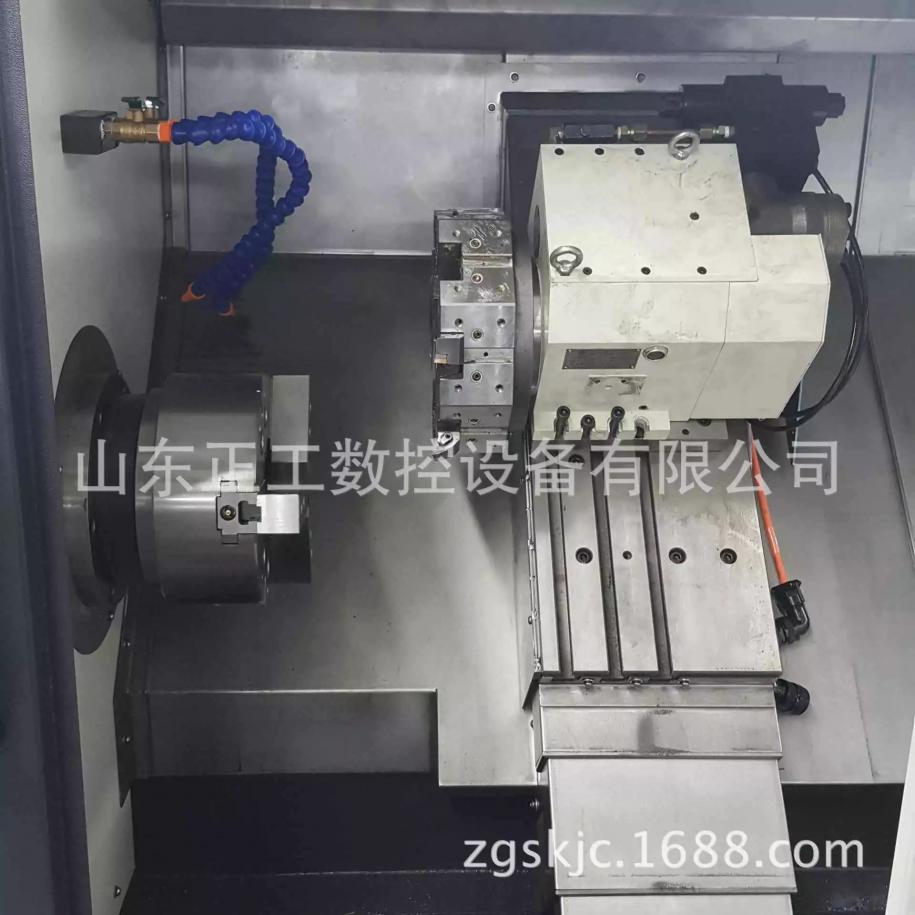

TCK36斜床身數控車床是山東正工數控設備有限公司主要成熟產品，整機結構緊湊、外形美觀宜人、主軸大扭矩、高剛性、性能穩定可靠、具有優良的精度保持性。該系列數控車床適用于汽車、摩托車、電子、航天、軍工、石油等行業，對回轉零件的圓錐面，圓弧面，端面及各種公英制螺紋等進行，批量，高效，高精的自動加工，采用45度高剛性整體床身，超大扭矩主軸 ，采用臺灣品牌線軌，確保整機高剛性、高效率，主軸中心靠近操作者，裝卸工件更為方便。

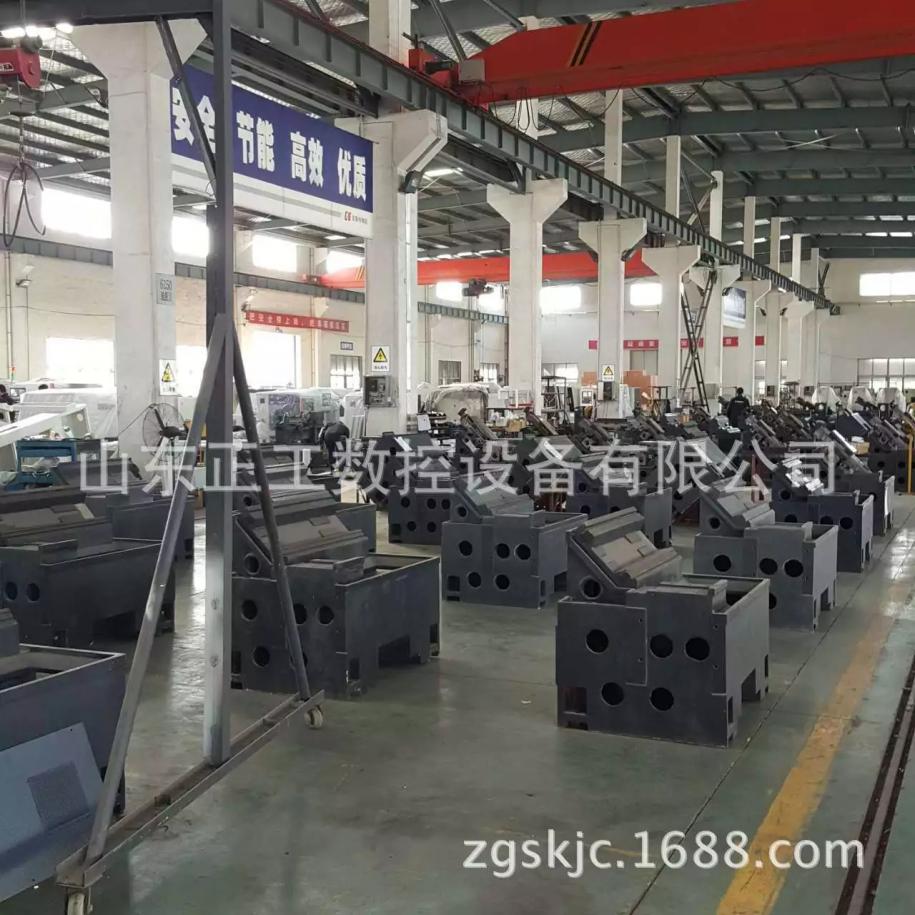

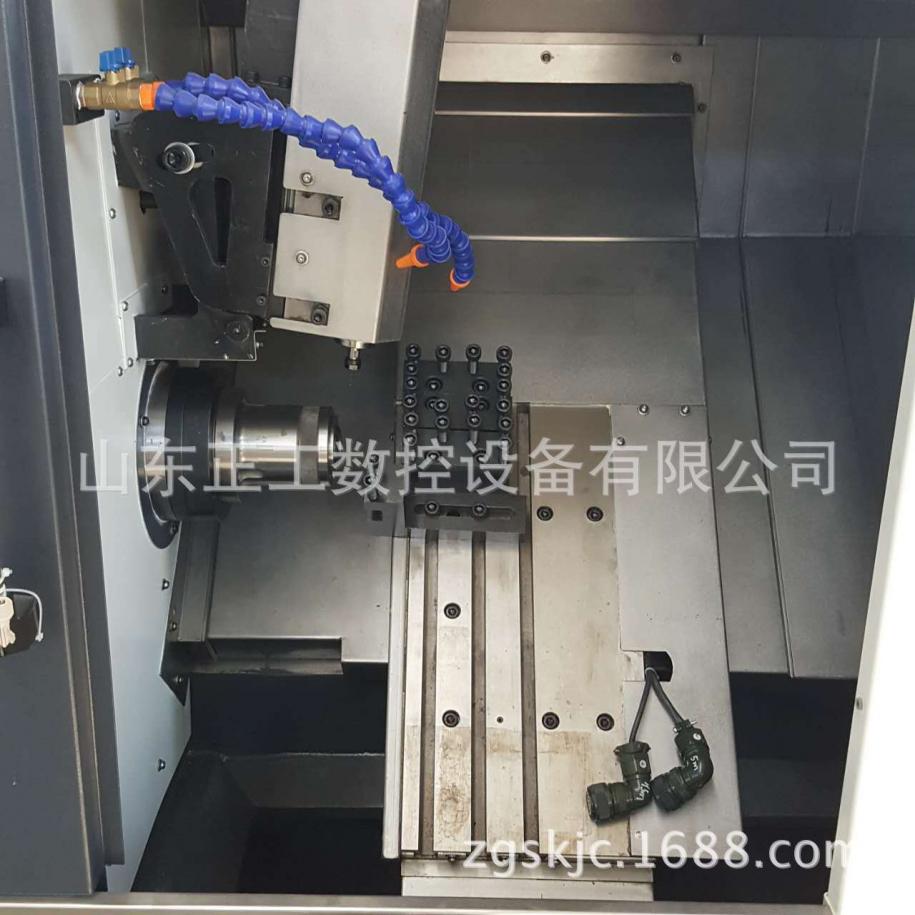

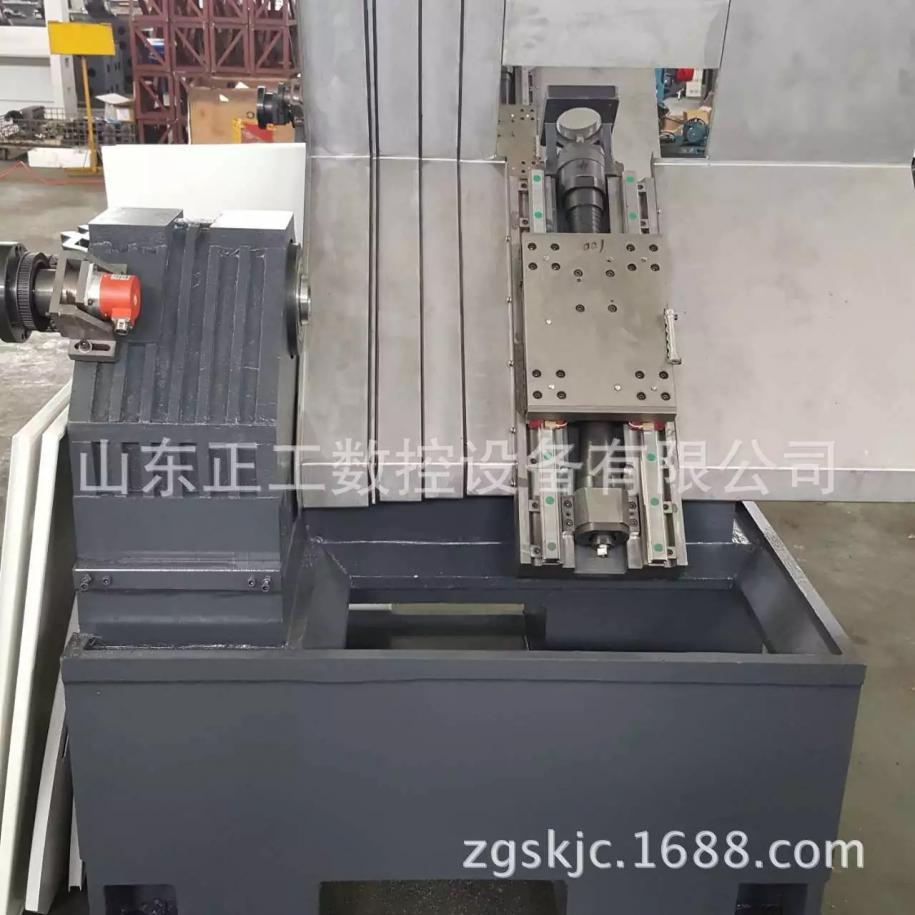

45度斜床身

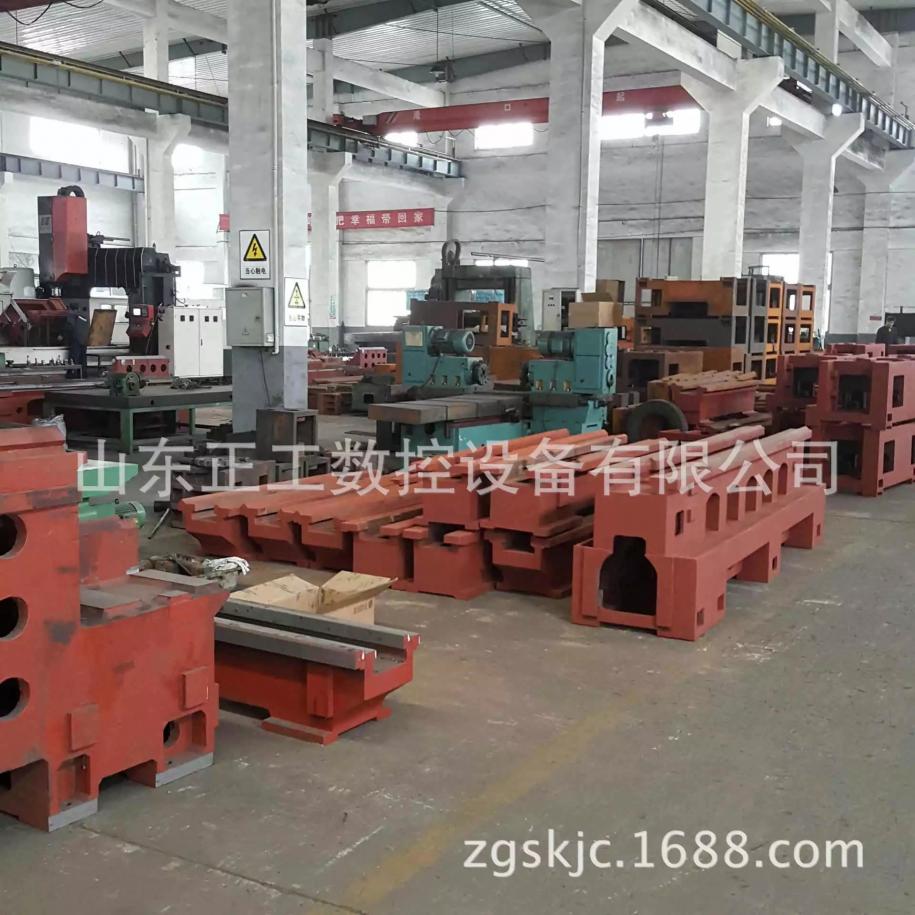

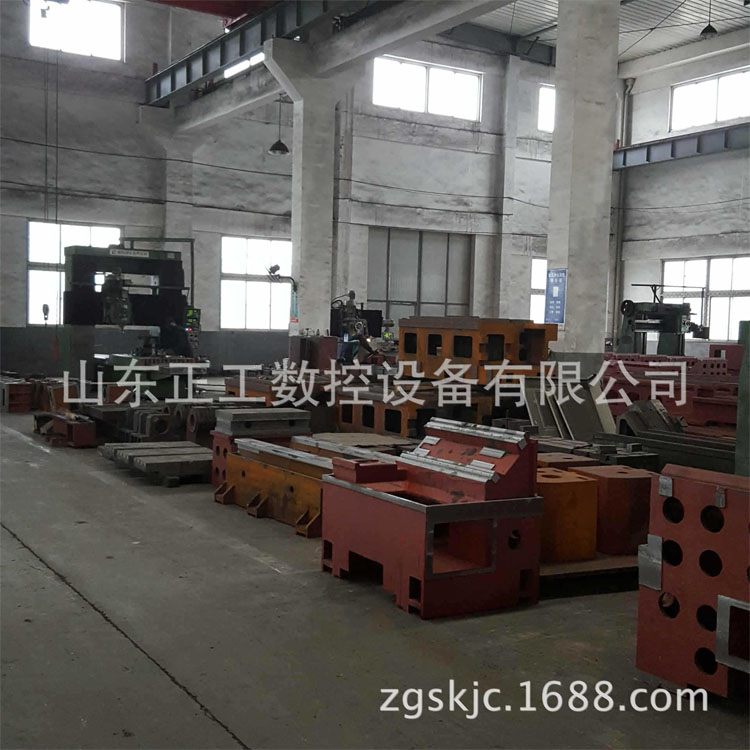

數控車床床身為高強度鑄鐵

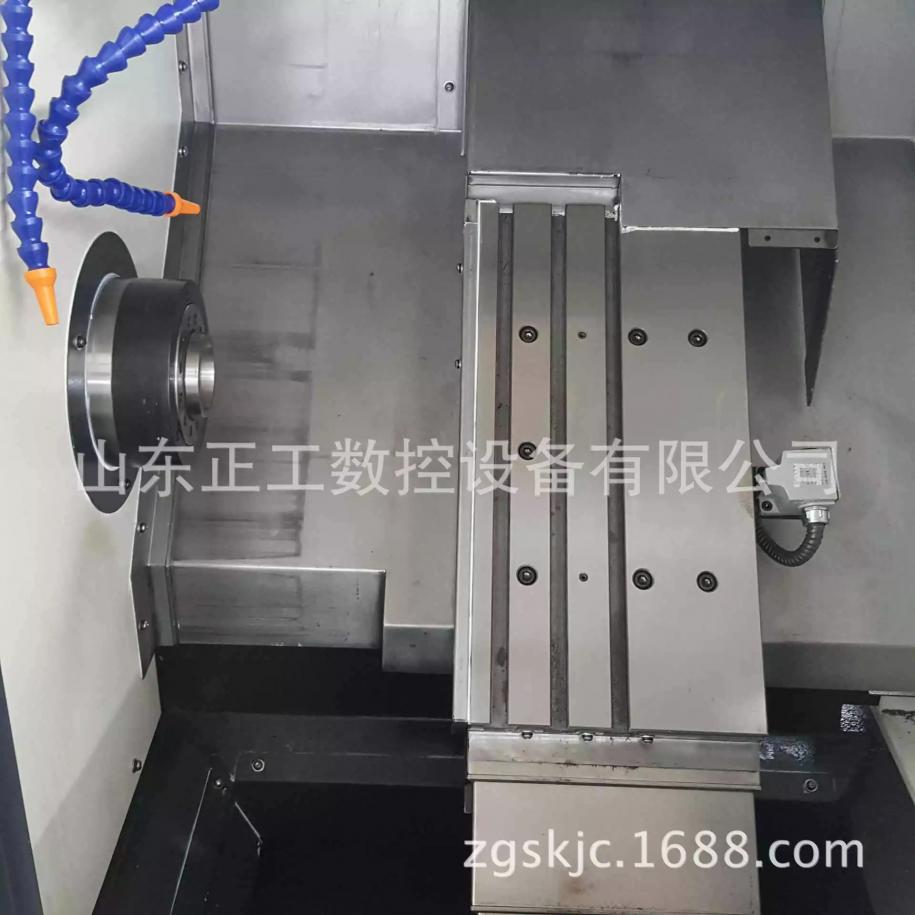

高精度臺灣品牌線軌
潤滑系統采用自動集中潤滑
TCK36數控車床主要參數：
部分 | 機 型 項 目 | TCK36 | 備注 |
主 要 參 數 | 床面最大上回轉直徑 | Φ350 |
|
最大加工直徑 | Φ300 |
| |
刀架上最大加工直徑 | Φ120 |
| |
最大加工長度 | 220 |
| |
兩頂尖距離 | 無尾座 |
| |
主 軸 及 卡 盤 參 數 | 主軸頭形式（可選卡盤） | A2-5（6″） |
|
主軸電機 | 4級4KW ，額定轉速：1430rpm | 國產112M-4 | |
主軸最高轉速 | 1200rpm |
| |
主軸孔直徑 | Φ48 |
| |
|
| ||
棒料通徑 | Φ35 |
| |
|
|
| |
進 給 部 分 參 數 | X/Z軸絲桿規格 | 3210/ 3208 | NMC |
X軸極限行程 | 400 |
| |
X軸電機扭矩 | 6N.M帶抱閘 |
| |
X/Z軸線軌規格 | 30/30 |
| |
Z軸極限行程 | 300 |
| |
Z軸電機扭矩 | 6 N.M |
| |
X、Z軸連接方式 | 直聯 |
| |
尾 座 部 分 | 套筒直徑 | —— |
|
套筒行程 | —— |
| |
尾座最大行程 | —— |
| |
尾座套筒錐孔 | —— |
| |
數控系統 | 數控及伺服系統 | 廣數980TDC |
|
外型 | 床身形式及斜度 外型尺寸（長×寬×高） | 整體式/45o,60o可選 1400×1210×1340（近似值） |
|
重量 | 重量(約重) | 1600kg |
|
【售后服務及承諾】
(1)機床最終驗收合格之日起，乙方對產品實行三包服務，質保期為12個月，在質保期內對產品實行免費維修。
(2)在保修期內，經查證若為用戶原因：裝卸運輸過程、存放時間過長造成機械外觀或內部損壞；操作使用不當、自行拆卸改裝所造成之人為損壞，不在以上免費保修之內，用戶必須支付所有維修、整修費用。
(3)機床出現故障，得到用戶信息后，能準確判斷故障原因及處理措施的，立即給予答復，如不能立即答復的，在24小時內答復，并盡快派人到現場給予處理，具體時間視零件準備時間長短。
(4)超過保修期后，我公司繼續為用戶提供維修服務，并依據我公司收費標準收取零件成本及服務費用。
